H96高精黄铜 ；强度比紫铜高（但在普通黄铜中，她是最低的），导热、导电性好，在大气和可是中有高的耐蚀性，且有良好的塑性，易于冷、热压力加工，易于焊接、铸造和镀锡，无应力腐化破裂倾向 。在一般机械制造中用作导管、冷凝管、散热器管、散热片、汽车水箱带以及导电零件 。

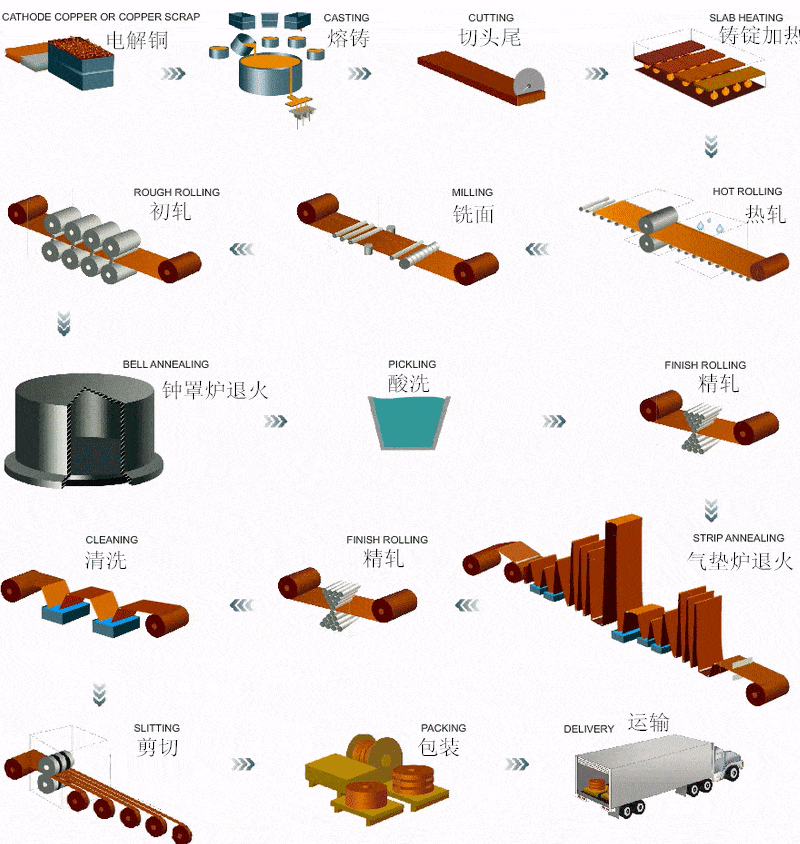

产品规格：
| 品种 | 状态 | 规格（mm） | 参考标准 |
| 厚度 | 宽度 | 长度 |
| 板材 | M,Y2,Y | 0.2～10 | ≤1050 | ≤3000 | 铜及铜合金板材标准（GB/T2040-2008）
铜及铜合金带材标准（GB/T2059-2008）
其它相关企业标准及内控标准 |
| 3～160 | ≤3000 | ≤6000 |
| 带材 | M,Y2,Y | 0.1～0.45 | 15～630 |
|
| 0.45～5.0 | ≤1050 |
|
| 代号 | 牌号 | 化学身分(质量分数％) |
| Cu | Fe | Pb | Si | Ni | B | As | Zn | 杂质总和 |
| C21000 | H95 | 94.0-96.0 | 0.05 | 0.05 | — | — | — | — | 余量 | 0.3 |
| 国标牌号 | 美标牌号 | 日标牌号 | 欧标牌号 | 国标状态 | 美标状态 | 日标状态 | 欧标状态 | 拉伸试验 |
| 硬度试验 |
| 国标厚度/mm | 国标抗拉强度Rm/ (N/mm2) | 美标抗拉强度Rm/ (N/mm2) | 日标抗拉强度Rm/ (N/mm2) | 欧标抗拉强度Rm/ (N/mm2) | 国标断后伸长率A11.3/ % | 美标断后伸长率A50/ % | 日标断后伸长率A50/ % | 欧标断后伸长率A50/ % | 国标维氏硬度 HV | 美标洛氏硬度近似值 F标尺 | 日标维氏硬度 HV | 欧标维氏硬度 HV |
| H96 | C21000 | C2100 | CuZn5 | M | M20 | O | R230（强度、延伸率指标）或H045（硬度指标）任选一 | ≥0.2 | ≥215 | 220~290 | ≥205 | 230~280 | ≥30 | — | ≥33 | 厚度≤2.5，A50≥36 | — | — | — | 45~75 |
| 厚度>2.5，A50≥45 |
| H01 | 1/4H | R270（强度、延伸率指标）或H075（硬度指标）任选一 |
| 255~325 | 225~305 | 270~350 | ≥3 | — | ≥23 | 厚度≤2.5，A50≥12 |
| 20~48 |
| 75~110 |
| 厚度>2.5，A50≥19 |
| H02 | 1/2H |
|
| 290~355 | 265~345 |
|
| — | ≥18 |
|
| 40~56 | 44~60 |
|
|
| H03 |
|
|
| 315~385 |
|
|
| — |
|
|
| 50~61 | 53~64 |
|
|
| Y | H04 | H | R340（强度、延伸率指标）或H110（硬度指标）任选一 | ≥320 | 345~405 | ≥305 | ≥340 |
| — | — | 厚度≤2.5，A50≥4 |
| 57~64 |
| ≥110 |
| 厚度>2.5，A50≥8 |
| H06 |
|
|
|
| 385~440 |
|
|
| — |
|
|
| 64~70 | 66~72 |
|
|
| H08 |
|
|
|
| 415~470 |
|
|
| — |
|
|
| 68~73 | 70~75 |
|
|
| H10 |
|
|
|
| 420~475 |
|
|
| — |
|
|
| 69~74 | 71~76 |
|
|
